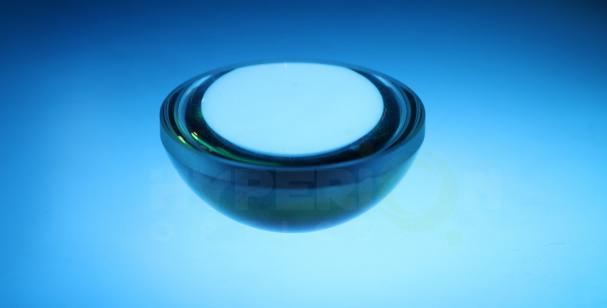

Lentes Asféricas

  • INTRODUCTION


Optical Machining Centers


Debido al perfil de superficie más complejo de asphere que reduce o elimina significativamente las aberraciones ópticas en comparación con la lente simple, las lentes Aspheric tienen al menos una superficie que no es una verdadera esfera. Se ha explotado más ampliamente en la etapa de diseño óptico de la lente .



El uso de asferes para reemplazar un sistema esférico de elementos múltiples mucho más complejo conduce al resultado de que el dispositivo óptico puede ser más compacto, más liviano, transmitir más luz y, en ciertos casos, ser rentable que el diseño esférico de múltiples lentes.



En Hyperion Optics, estamos equipados con la máquina Asphere de Optotech, que ofrece a nuestros clientes un servicio de micromallado determinista de contornos (CDMG), utiliza la precisión y la repetibilidad de una máquina controlada numéricamente por computadora para pulir la forma óptica. Comenzamos moliendo la esfera que mejor se ajusta para eliminar el material a granel y contornear la forma asférica en el material óptico desde el borde hacia el centro. Los materiales típicos disponibles de nuestra capacidad de fabricación son vidrio óptico, ZnSe, ZnS, BaF2, GaAs y vidrio de calcogenuro . También aceptamos materiales suministrados por clientes.


Capacidad de centros de mecanizado óptico:


  • Capacidades de 5 mm a 400 mm
  • Husillo de herramienta de 1000 a 24,000 rpm
  • Corrección de curva automática
  • Sistema de prueba de herramienta y pieza de trabajo
  • Opción de husillos de herramienta doble



Siguiendo este procedimiento de fabricación, no hay inversión adicional en herramientas y accesorios de procesamiento para sustratos esféricos y preparación, lo que contribuye a que los clientes comiencen el programa de manera rápida y productiva. Con la parte de tierra de la esfera esférica, se realizará la medida del medidor de perfil y transferirá los datos de medición al pulidor. En nuestro proceso de pulido, nuestros operadores experimentados pueden controlar el error de forma de la esfera dentro de 1 micra (Depende del diámetro de las partes).

Hyperion Optics valora cada oportunidad única que ofrecen los clientes; nuestro típico MOQ es dos piezas para fines de aprobación de rendimiento óptico al final del cliente; Nuestro rápido prototipo de asphere se ha convertido en uno de nuestros servicios más populares para proyectos LRIP de producción inicial de baja relación de clientes. Podemos procesar partes esféricas y esféricas al mismo tiempo para el objetivo del cliente o el diseño del ocular, lo que garantiza una gestión confiable de la línea de tiempo para cumplir con los estrictos requisitos de temporización LRIP. Mientras tanto, también proporcionamos paquetes de revestimiento con precios competitivos al servicio de este concepto de prototipado rápido.


Nuestro servicio rápido de prototipos asféricos / LRIP que incluye:

1. Cuando las piezas esféricas disponibles en el mercado no se ajustan perfectamente a su sistema, Hyperion Optics puede diseñar y fabricar lentes asféricas de precisión según su requerimiento óptico a nivel del sistema.

2. Creado para imprimir, Hyperion Optics fabrica lentes asféricas y proporciona un informe de inspección de su impresión.

3.Ejecución de ingeniería basada en las muestras que usted proporciona, Hyperion Optics ejecuta un mapeo en profundidad y pruebas de rendimiento óptico en productos de partes de lentes asféricas o de sistemas de lentes, rediseña y optimiza, incluida la fabricación y el montaje.

Póngase en contacto con uno de nuestros expertos en esferas hoy mismo y descubra qué es lo que Hyperion Optics puede ayudarlo con sus proyectos.

¿Sigue encontrando fabricantes de lentes asféricas ? Déjanos un mensaje ahora.


Asphere Lens manufacturing



Manufacturing Limits for Aspheric Surfaces

Based on Form Error Tolerance

Form Error > 2μm Lower Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)

3

250

Local Radius (mm)

-8 (Concave)

Sag (mm)

0

502

Departure (mm)

0.01

20

Included Angle (°)

0

120


Form Error 0.5 – 2μm Higher Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)3

3

250

Local Radius (mm)

-12 (Concave)

Sag (mm)

0

252

Departure (mm)

0.01

20

Included Angle (°)

0

150


Form Error < 0.5μm Interferometry with Stitching (3-D)

Attribute

Minimum

Maximum

Diameter (mm)3

3

250

Local Radius (mm)

-13 (Concave)

Sag (mm)

0

252,4

Departure (mm)

0.002

1

Included Angle (°)

0

120+5
